齿轮泵配120W无刷电机（外驱）
    发布时间: 2022-06-09 22:20

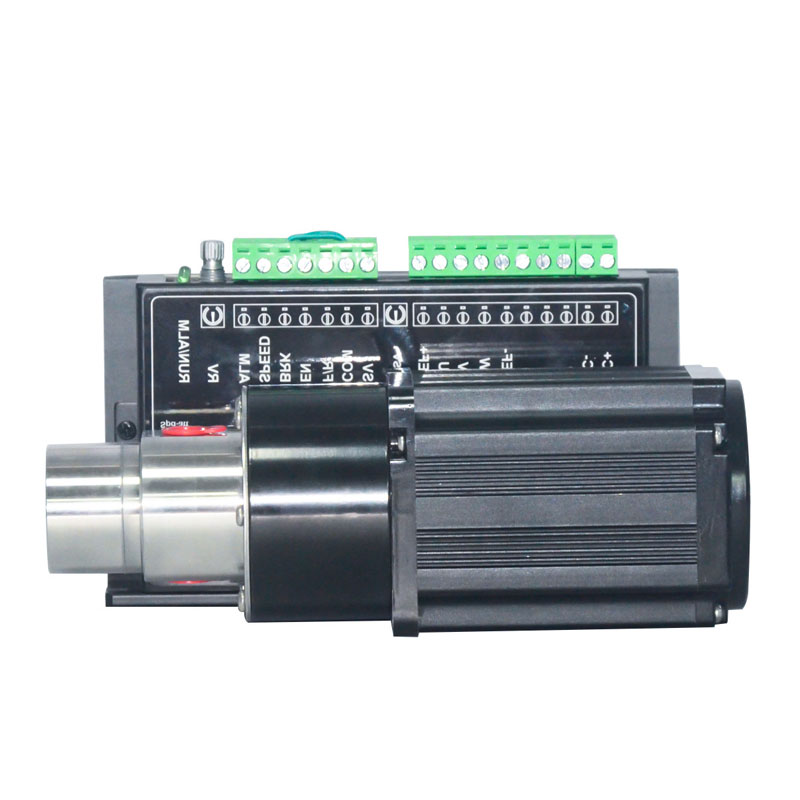

采用直流无刷电机为动力驱动齿轮泵工作。配置无刷电机驱动器，实现电机功能控制，具备测速、转速可调和正反转功能，与上位机联接可实现之智能控制，特别适合频繁启停的工作场合，如液体精确罐装。

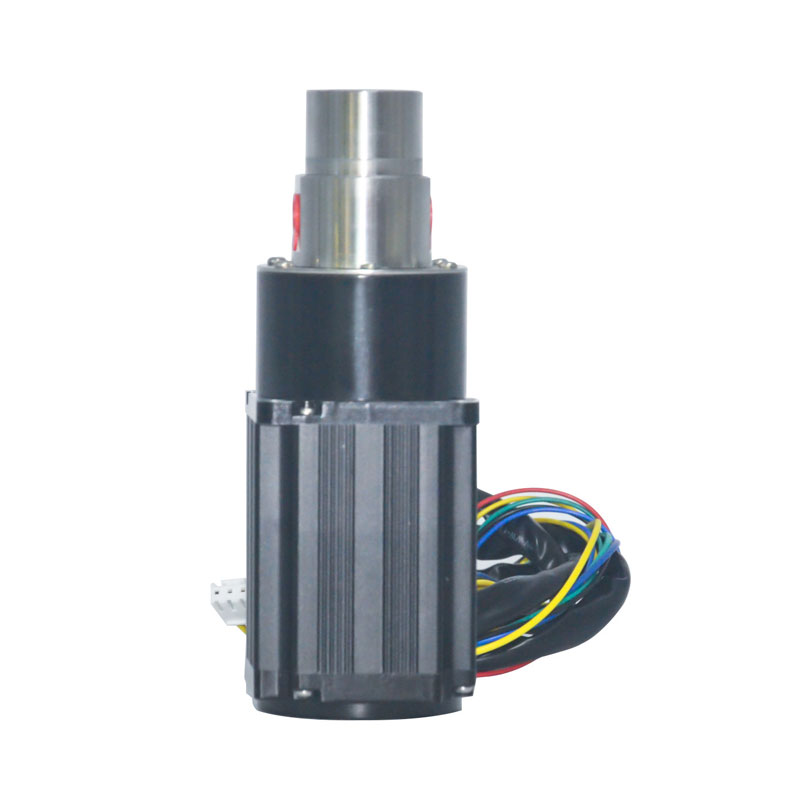

齿轮泵配120W无刷电机（外驱）

一、电机技术参数

120W直流无刷电机（外置驱动）：

  • 额定电压：DC24V

  • 额定电流：5.0A

  • 调速范围：0-4500rpm

  • 极数：6槽4极

  • 霍尔机械角度：60°

  • 环境温度：-40℃-150℃


二、电机适配泵头

可以匹配的泵头型号：CV系列007-015，CS系列020-070。

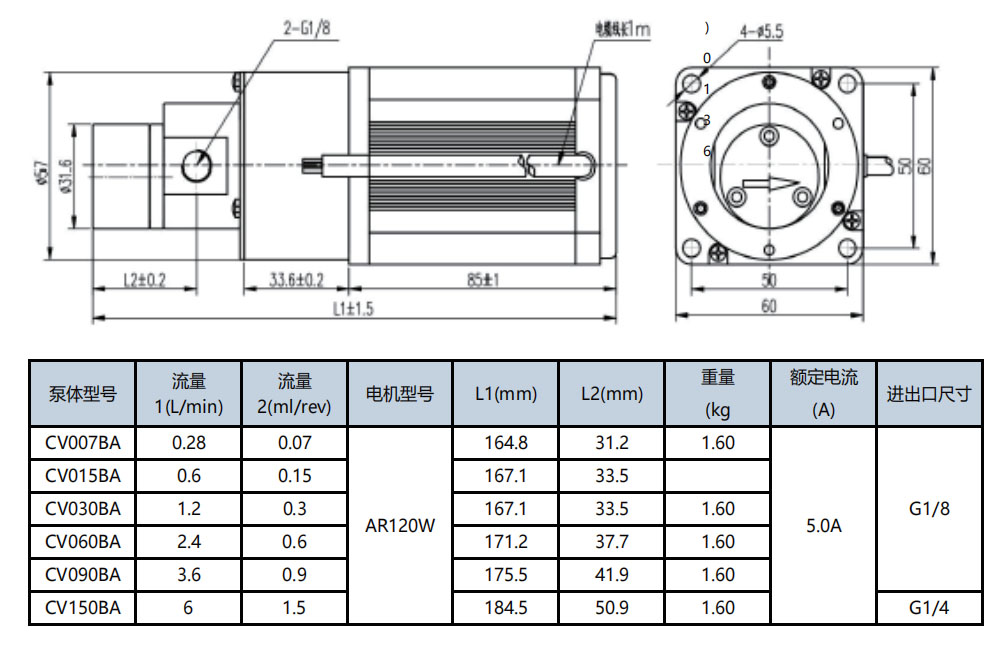

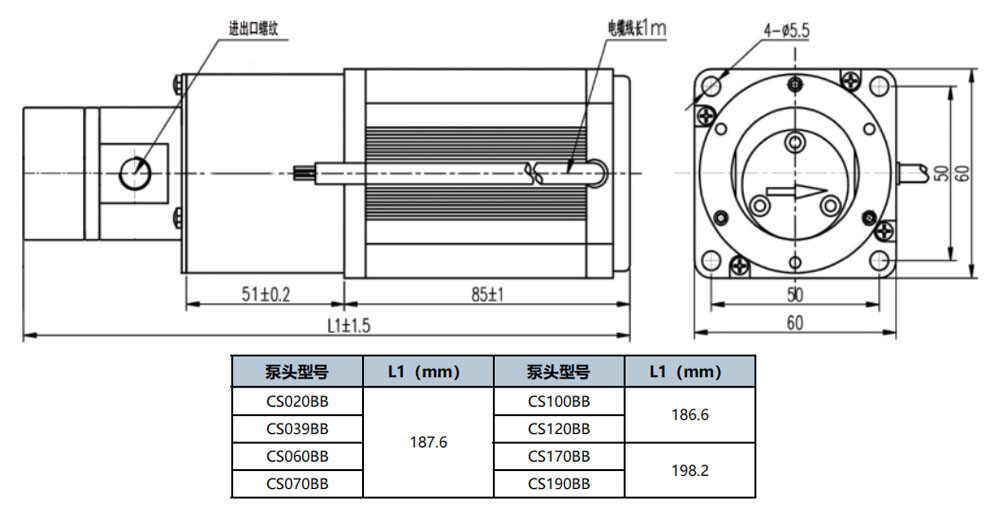

三、磁力齿轮泵总成尺寸

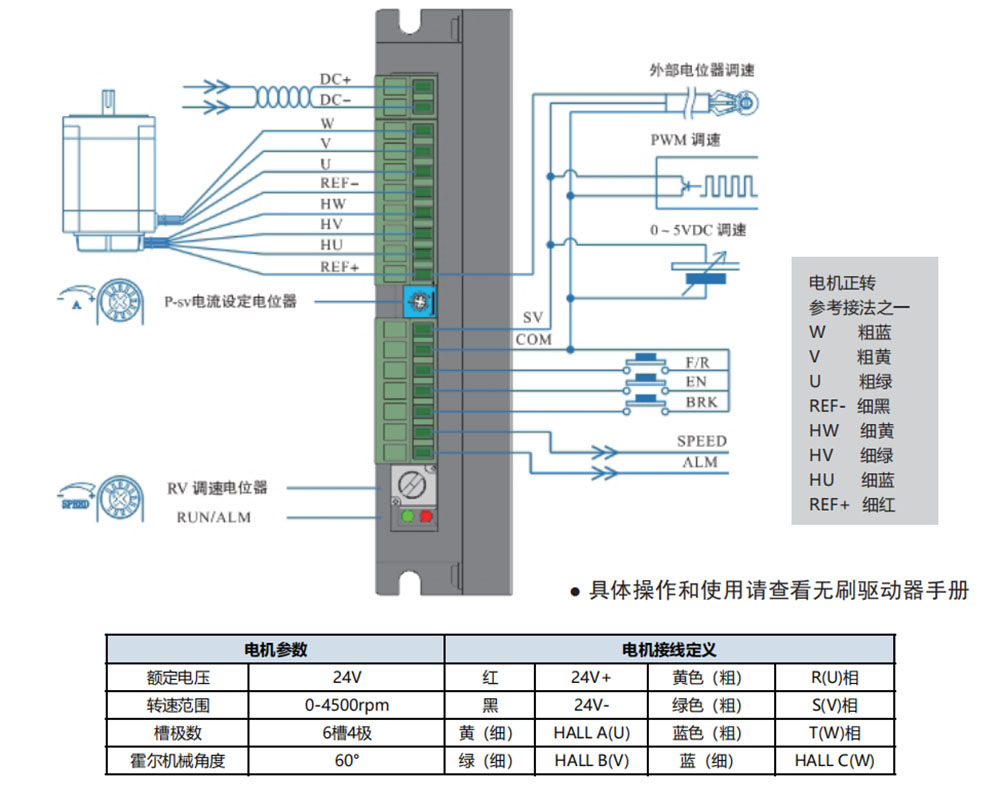

四、电机接线图

备注：流量压力电流曲线图和电机控制器电子版说明书可从下载中心查看，或咨询我们获取。
