VIKDA-CS系列微型磁力齿轮泵在冷却系统中的应用
来源: | 作者:vikda | 发布时间: 2022-06-16 | 808 次浏览 | 分享到:

VIKDA-CS系列微型磁力齿轮泵在冷却系统中的应用



VIKDA-CS系列微型磁力齿轮泵具有无泄漏、小流量、高压力、温度适用范围广、可输送中低粘度及气液二相液体,可干运转,自吸能力强,流量受压力影响小,控制精度可达0.5%等特性 CS系列的性能特点使得该系列微型泵在很多小型冷却和制冷系统中得到广泛的应用。CS系列微型磁力齿轮泵产品已经成功地应用于传统氟利昂R134a,R410,R141b,R245fa,R1233zd以及多种3M氟化液系统中。

VIKDA-CS系列微型磁力齿轮泵具有无泄漏、小流量、高压力、温度适用范围广、可输送中低粘度及气液二相液体,可干运转,自吸能力强,流量受压力影响小,控制精度可达0.5%等特性。CS系列的性能特点使得该系列微型泵在很多小型冷却和制冷系统中得到广泛的应用。CS系列微型磁力齿轮泵产品已经成功地应用于传统氟利昂R134a,R410,R141b,R245fa,R1233zd以及多种3M氟化液系统中。

VIKDA-CS系列产品的典型特性以及在冷却/制冷系统里的应用:

超低粘度易挥发液体




不同的冷却系统会选用不同的氟利昂和氟化液作为制冷剂,而制冷剂粘度低,同时又比较容易挥发气化,对于此类系统介质的特性,选用的输送泵则需具有良好的自润滑性,才能够在冷却系统中保持良好的可靠性。特别是冷却系统在长时间停机后,泵入口前端可能会聚集大量气体,再次开机时,泵需要通过在无润滑且干运转的工况下将这些气体排出主回路,并把后续的液体自吸入泵内且加压进入工作循环。如果泵没有干运转能力或者没有自吸能力,将无法在这种系统里正常工作。

VIKDA-CS系列微型磁力齿轮泵在设计时,对所选用的材质,以及齿轮型线和加工工艺都进行反复测试,因此,cs系列全系列产品都可以在较高转速下进行长达一个小时的干运转而无任何的额外磨损,可以将低粘度氟利昂液体加压高达20bar压力长期稳定工作。

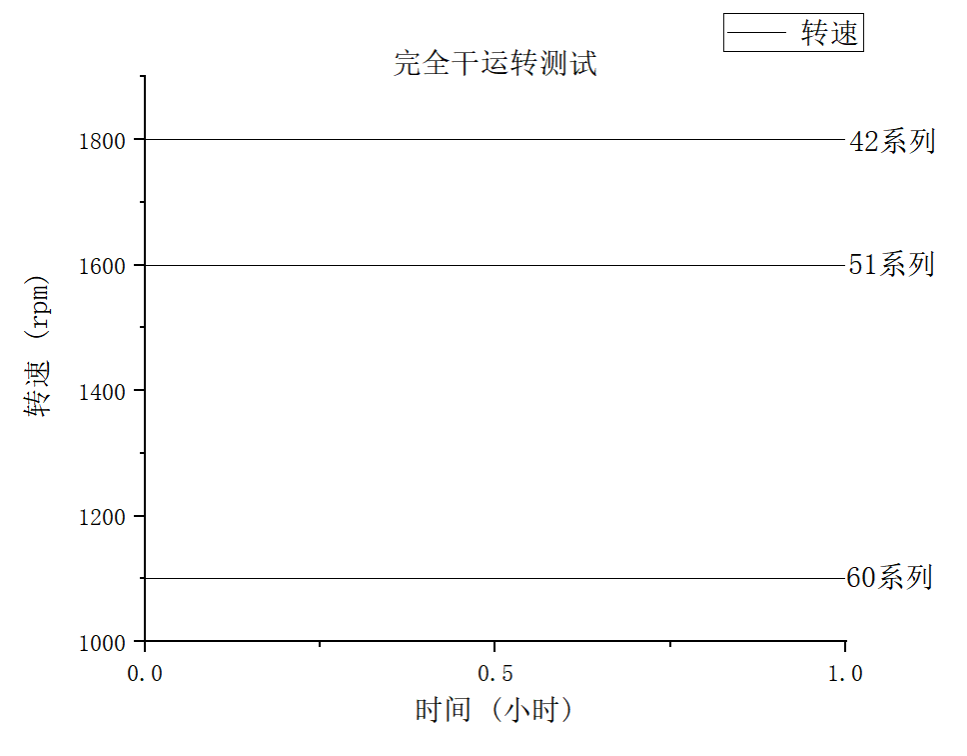

为了保证产品的可靠性能,VIKDA-CS系列产品都经过在完全干运转条件下最高运行转速的测试。

高精度的温控系统

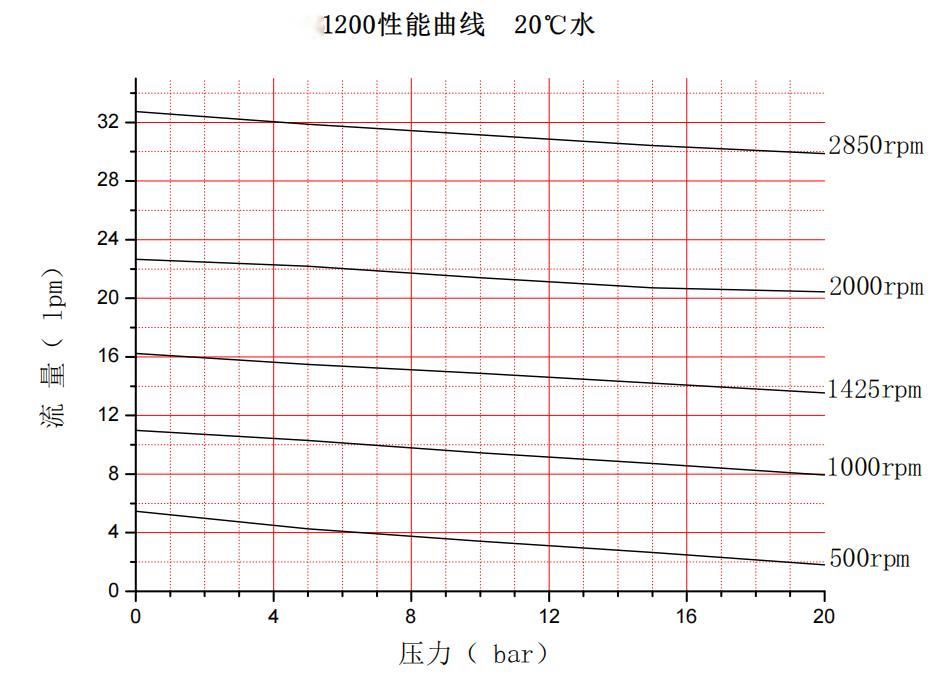

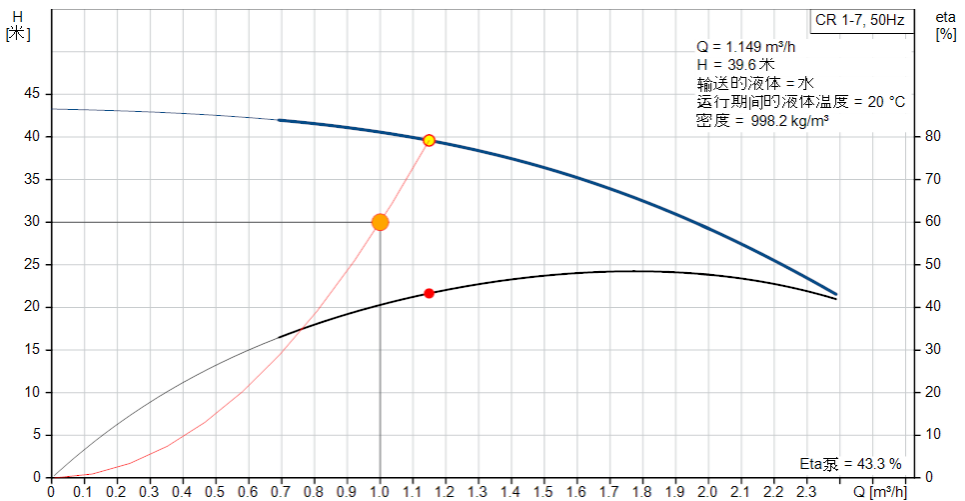

高端冷水机对于温度控制的精度也有很高的要求。传统离心泵的流量随压力的波动变化较大,很难对流量做到精确控制。而齿轮泵由于特殊的泵体结构,能够精确的控制流量精度。从下图中可以明显看出对比,当泵出口系统压力有0.5bar波动时,即使转速不变,离心泵的流量波动达到 0.45m3/h,而VIKDA微型磁力齿轮泵在出口压力波动达到4bar时,流量波动也不到0.06m3/h。


小流量高压力的微通道冷却系统




微通道冷却系统指的是流通通道直径达到0.01-1 mm的冷却系统。相较于常规的液冷系统, 微型换热器的主要特点在于单位体积内的换热面积很大。相应地, 其单位体积传热系数比普通换热器要高1~2个数量级。但是同时由于液体流动通道减小,泵出口压力会增加

很多,通常从1bar压力也就是10米左右扬程增加到3-6bar甚至更高。小流量高压力的参数最适合齿轮泵的性能的发挥。



高耐压




有些氟利昂制冷剂工作时系统压力比较高,会达到40-60bar。VIKDA-CS系列耐压100bar的产品非常适合这类高静压系统的使用。



无泄漏




VIKDA力齿轮泵采用磁力联轴器,取消了易泄漏的动密封。另外,CS系列可以提供无静密封的全焊接式泵体。对于集成度高的系统,低故障率和免维护运行能力会给系统的投入使用带来极大的使用便利。vikda系列产品使用高等级稀土磁体作为传动部件,可以在-120~150℃范围内提供零泄漏服务。



非常广的温度使用范围




VIKDA微型磁力泵标准产品可以工作在-40~150℃,定制产品可以工作在-120到150℃工作范围。



可定制




CS系列微型泵产品可根据客户的不同需求,可以提供干式安装、泵头浸没式安装,可以配直流无刷电机,交流变频电机,伺服电机。泵体和电机的结构形式可以定制化设计。可满足不同系统对产品结构尺寸、进出口方位、供电形式、控制方式的需求。

在系统实际使用中,磁力齿轮泵需要保证被输送液体的洁净度,建议在泵入口安装不低于400目的过滤器,过滤器的标称流量大于泵流量的1.5到2倍。

泵入口管径,布置,过冷度,保温,泵的工作转速等等参数对于使用氟利昂的系统的稳定运行都有很大的影响,VIKDA在实际运用方面积累了比较丰富的经验,在选型定制时,可根据使用的具体需求进行定制。
